双作用角行程正作用(接触式)

一、安装


1)将定位器输出口与执行器输入口放置在同一侧。

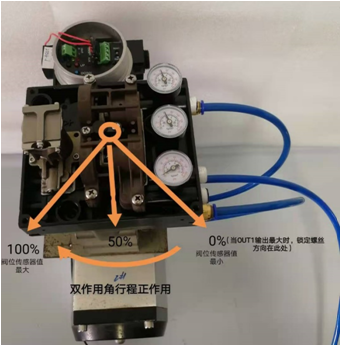

2)在0%方向锁紧反馈轴

3)放正并固定定位器

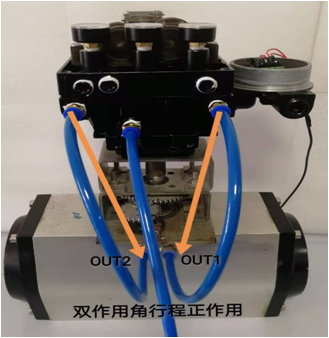

4)按图连接气管


二、气源

1)双作用角行程供气压力 : 0.3 MPa  (3公斤) ,注意调整减压阀。


三、接线检查

1) LOOP 端 接入 4~20 mA / 24V 信号(注意 + /- 极);

2) AUX  + / - 端 短接,给定位器输入 20 mA 信号(打开调试APP),按 UP / DOWN 键 ,手动调整定位器输出(开/关气缸),此过程 检查 I/P 、放大器 工作状态是否正常;

3)检查传感器数据: 0% --- 3200 左右 、 100% --- 600 左右 ,检查安装位置/锁定角度是否正确;轴向 45° 处 ---不得过 “ 零点 ” ( 数值 3792 )


四、自动调校

1)APP按工厂设定值进行自动调校;

2)调校完成 --- 检查: 基本误差、线性、回差 指标并记录


注:

1)自动调校后 --- 如不理想,可在稳态情况下查看 OUT1 / OUT2 余压是否均在0.25MPa左右(供气0.3MPa时)供气0.4 MPa 时,余压应该在0.35 Mpa左右

2)  调整好放大器和参数后 --- 再进行自动调校(放弃用工厂设定值)
